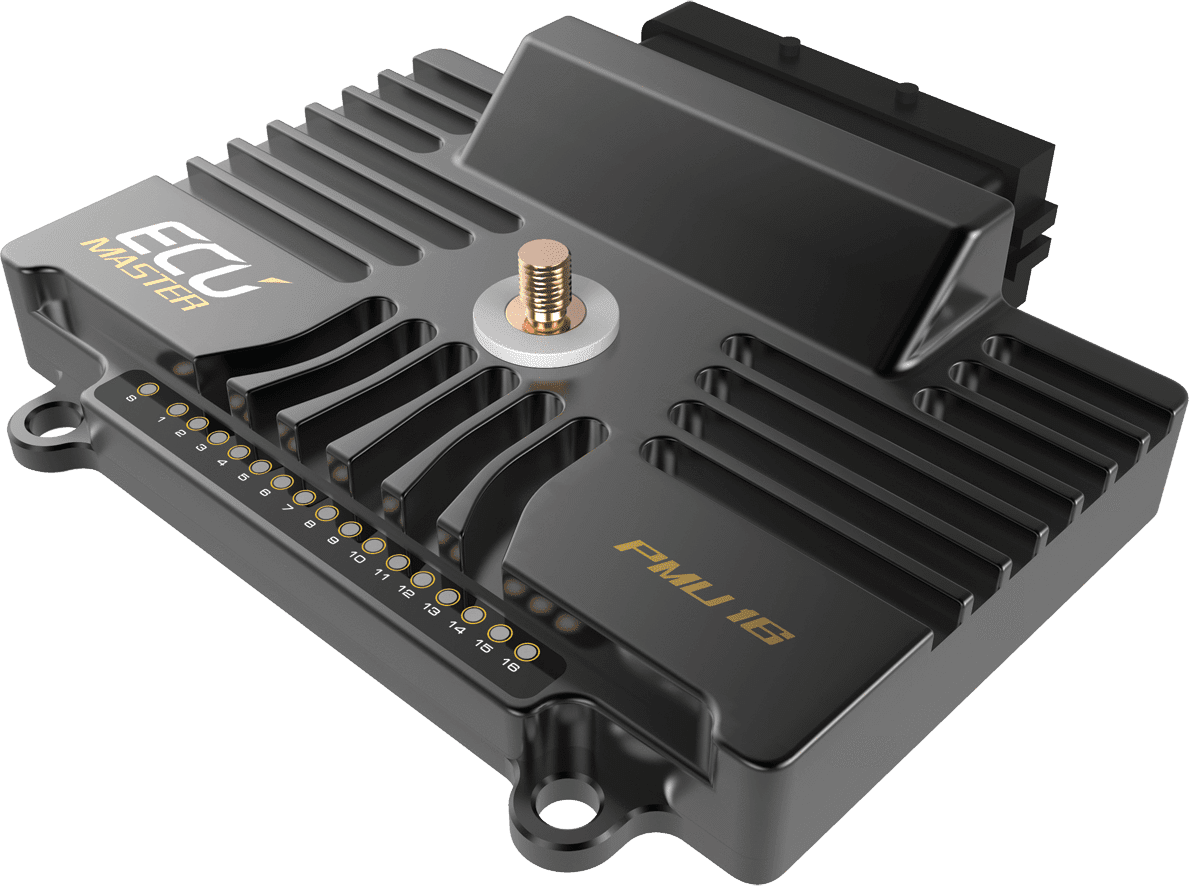

ECUMaster による PMU16 電源管理ユニット
レースカーには、高度なエンジン管理システム、アンチロック ブレーキ システム、パドル シフト、データロガー、ラジオ、電動ポンプ、ファン、ライトが搭載されています。すべてのコンポーネントは正しい瞬間に制御される必要があり、損傷や火災を防ぐためにすべてのコンポーネントには回路保護が必要です。従来、ヒューズとリレーはこれらの目的をすべて満たしていましたが、配線が複雑になったり、振動や温度に敏感になったり、診断が困難になったりするなど、多くの欠点がありました。
これらの問題はすべて、インテリジェントな電源管理ユニット (PMU) を使用することで解決できます。当社が新たに開発した PMU ユニットは技術の最前線にあります。 16 個の高電流出力を提供します (さらに多くの出力が必要な場合は複数のユニットを使用します)。
PMU の主な利点の 1 つは、継続的な電流検出と、電流が定義されたレベルを超えた場合の自己リセット機能です。すべての出力状態、電圧、電流情報をログに記録し、CAN バス経由でダッシュ ディスプレイに送信し、ドライバーに潜在的な問題を知らせることができます。 PMU システムの追加の利点は、出力を制御するロジックを定義できることです。これはアナログ入力チャンネルまたは CAN バス データからのデータを使用して行われ、演算演算はチャンネルごとに定義できます。
PMU には、各出力のステータスを示す LED インジケータも装備されています。 CAN バス キーパッドまたはステアリング ホイール スイッチを使用すると、すべての配線が大幅に簡素化され、軽量になります。 2 つのユニークな機能は、記録用の内蔵加速度計とジャイロ、および事故時の「慣性スイッチ」です。
PMU は、製品の信頼性を確保するために IPC-S-815A 規格に従って組み立てられています。このデバイスは、光学検査および自動テスト (バーンインを含む) を備えた自動組立ラインで製造されます。 PCB の素材と設計、特殊な表面コーティング、IP65 エンクロージャにより、最も過酷な環境でも信頼性が保証されます。慎重に選択されたコンポーネントにより、非常に広い温度範囲 (AECQ-100 GRADE 1 (-40 ～ 125 ℃)) にわたって連続的かつ信頼性の高い動作が可能になります。
機能
- 温度範囲: AECQ100 GRADE1 (-40 ～ 125℃)
- CPU: 32 ビット車載用
- 90MIPS 逆極性保護
- 内部動作電圧 6 ～ 22V
- CNC 加工されたアルミニウム素材
- コネクタ: 1 x 39 自動車用コネクタ、バッテリー接続用の 1 x M6 スタッド
- サイズと重量: 131mm x 112mm x 32.5mm、345g
- PC 通信: CAN (PCAN、ECUMASTER USBCAN)
- 出力: 高電流出力 10 x 25A (続き)、6 x 15A (続き)、過電流および過熱保護付き。出力をペアにして連続電流能力を高めることができます。
- 外部センサーに電力を供給するための 5V 監視対象 5V、500mA 出力
- 総電流出力: 連続 150A
- CAN キーパッド: Ecumaster キーパッド x 2 (4、8、12 キー)
- 入力: アナログ入力 16 入力、10 ビット分解能、0 ～ 5 V (保護)、ソフトウェアで選択可能な 10K オームのプルアップおよびプルダウン付き
- 出力状態表示: 16 個の 2 色 LED 加速度計/ジャイロスコープ 3D 加速度計と 3D ジャイロスコープによるログ記録と衝突検出
アプリケーション
- ユニバーサル
箱の中身は何ですか?
- 1 - PMU16 電源管理ユニット
保証
- ECUMaster 標準保証
