ハイドロ ハンドブレーキ ライン キット 1992 - 2006 BMW 3 シリーズ (E36 / E46)
Chase Bays ハイドロ ハンド ブレーキ ライン キットは、BMW 3 シリーズ E36 または E46 シャーシに油圧ハンド ブレーキを簡単に取り付けたい人向けに設計されています。 2 つのバリエーションがあります:
スタンドアロン タイプ - デュアル リア キャリパー セットアップまたはスタンドアロン リア ブレーキ システムと組み合わせます。ハンドブレーキマスターシリンダーからリアナックルのセカンダリキャリパーまで直接つながっています。隔壁フィッティングを使用してシャーシの金属を通過させ、煙や天候がキャビンに侵入する別の経路を作らないようにしています。
インライン / パススルー タイプ - 既存のリア ブレーキ ラインの間に配管して、両側の既存のリア キャリパーをロックします。それは工場出荷時のマスターシリンダーから始まります、またはブレーキブースターエリミネーター用のChase Baysブレーキラインの再配置をお持ちの場合。バイアスバルブOUT側から始まります。その後、どちらのシナリオでもハンドブレーキ IN 側に進みます。その後、ハンドブレーキ OUT セクションから車の後部を経てキャリパーに直接流れます。チェイス ベイズでは、隔壁フィッティングを使用してシャーシの金属を通過させているため、煙や天候がキャビンに侵入する別の経路がありません。
機能
- -3AN ステンレス鋼編組、テフロン PTFE 裏地、黒色 PVC コーティングライン
メリット
- 長持ちするように更新されたブレーキ システム
アプリケーション
- 1992～1999 BMW E36 320i、323i、323ti、325i、328i、M3
- 1999 ～ 2006 年式 BMW E46 320i、320ci、323i、325i、325xi、325ci、328i、330i、330xi、330ci、M3
箱の中身は何ですか?
- 1 - ハイドロ ハンドブレーキ ブレーキ ライン キット
参考文献
- シャーシの適合性に関する注意事項: BMW E36 は、インライン ハイドロ ハンドブレーキ ライン キットの年式が 1992 ～ 1994 年と 1995 ～ 1999 年で異なります。初期のモデルには、M10x1.0 ABS ポートから車の後部まで単一のブレーキ ハードラインが装備されていますが、後期モデルには、M12x1.0 および M10x1.0 ABS ポートからの 2 つのリア ハードラインが装備されています。唯一の例外は、シングル リア ハードラインを使用する 1995 年初期の M3 およびコンパクト (TI) モデルです。これらは、インライン/シングル リア キャリパー ハンドブレーキ ブレーキ ライン キットに接続するポートです。よくわからない場合は、車の下のリア ブレーキ ラインをたどって、シングルかデュアルかを確認してください。

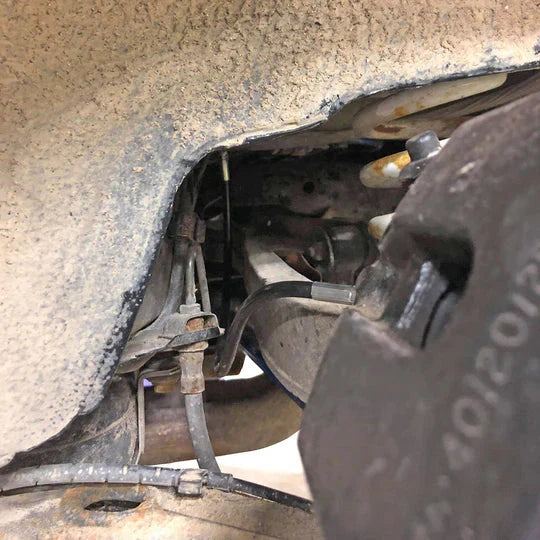

- バルクヘッドの位置: インラインおよびスタンドアロン ハイドロ ハンドブレーキ ブレーキ ライン キットのバルクヘッド用の E36 および E46 穴あけ位置は、少なくとも 24 インチ離れており、後部座席の後ろの平らな部分の開始点から 1～2 インチ後方にあります。バルクヘッドの位置の例については、3 番目の製品写真を参照してください。このリストにある製品の設置写真を確認してください。給油口のネックもこのエリアにあるため、ドリルで穴を開けないように注意してください。
