ECUMaster による ADU5 アドバンスト ディスプレイ ユニット
新しい ECUMASTER Racing Dash 製品ファミリーを発表できることを誇りに思います。当社は、ロギング機能を備えたコスト効率の高いダッシュ ディスプレイに対する市場の需要に応えて、ADU5 および ADU7 を設計しました。私たちの具体的な目標は、競争力のあるドライバー向けに、完全にカスタマイズ可能で機能が豊富な高品質のソリューションを作成することでした。私たちはプロのドライバーやレース エンジニアに相談し、彼らの要件を上回る ADU を設計しました。
当社の高度なディスプレイ ユニットには、5 バージョンと 7 バージョンがあります。どちらのバージョンも高解像度で視認性の高いアンチグレア スクリーンを備えており、あらゆる照明条件下でも完璧な視認性を保証します。 ADU には事前設定された複数のページが付属しており、エンドユーザーがカスタマイズしてレースの各段階 (練習、予選、レース、トラブルシューティングなど) で必要なデータを表示できます。ページは手動または自動 (定義された条件に基づいて) 変更できます。ページに表示される各チャネル (ゲージ、アイコン、テキストなど) は、使いやすい Windows ベースのソフトウェアを使用してリアルタイムで簡単に変更できます。当社の包括的なオーバーレイ システムにより、表示される実際のページとは関係なく、重要なデータ (油圧低下、ベストラップなど) の複数ページ表示が容易になります。
ADU には 15 個の超高輝度 RGB LED も装備されており、高度なギア依存シフト ライトとして使用でき、ユーザー定義のロジック (アラーム、燃料レベルなど) によって変更できます。 。）。 IR ビーコンまたは GPS システムを使用すると、ダッシュボードは予測タイミング機能を備えた強力なラップタイマーに変わります。 [予選] ページを選択すると、自動的に更新される「ベスト」基準ラップに基づいた高度な予測ラップ タイミングを使用する「予選モード」が有効になります。
ユーザーが設定可能なタイマーは、追加機能 (ピットストップ タイマーなど) に合わせて調整できます。 ADU は、ブレーキ ディスクやタイヤの温度を監視するためのサーマル カメラもサポートしています (タイヤあたり最大 16 ポイント)。
車内の他のデバイスとの通信は、2 つの独立した内蔵 CAN-BUS 通信ポートを介して提供されます。 CAN テンプレートは最も一般的な ECU に提供されており、完全に構成可能であるため、当社のハードウェアを事実上あらゆるエンジン管理システムに接続できます。すべての機能がシームレスに動作することを保証するために、当社のデバイスは、最先端のグラフィックス プロセッサと組み合わせた 32 ビット車載コントローラーをベースにしています。この組み合わせにより、あらゆるエンジニアやドライバーに完璧な作業環境が提供され、アンチエイリアス処理された毎秒 50 フレームの高品質グラフィックスが保証されます。
さらなるデータ分析のために、データ チャネルを最大 500 Hz の周波数で USB フラッシュ ドライブに記録できます。無料で簡単にインストールできるファームウェアのアップグレードにより、システム機能がさらに向上します (新しい戦略、トリガー パターン、CAN データ ストリームなど)。これらすべての「必須」機能などは、特別に CNC 加工された黒色陽極酸化処理された頑丈な筐体に収められています。

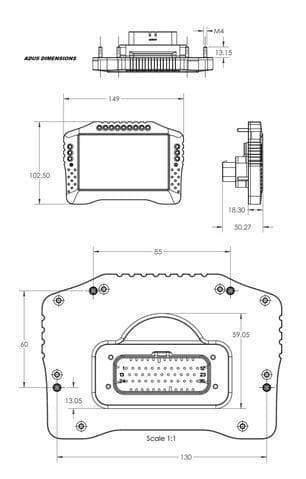

機能
- 動作電圧: 6～22 V、ISO 7637 に準拠した過渡現象耐性、逆極性保護付き
- CPU: 32 ビット、車載用、90MIPS 温度範囲: -30 °C ～ 80 °C
- エンクロージャ: 陽極酸化アルミニウム、CNC 機械加工、IP61 コネクタ: 車載用 36 極 AMP コネクタ
- アンチグレア TFT、800x480、アクティブエリア 108x64.8mm、輝度 600 cd/m2
- アラーム: 15 x 超高輝度 RGB LED
- 通信: CAN: 2 x CAN 2.0B (250、500、1000 kbps) 独立シリアル: RS232 (Rx、Tx)
- USB: はい、データログ用 (ダッシュプログラミングは、CAN - USB アダプター、Peak Pcan、または Kvaser ケーブルを使用して CAN 経由で行う必要があります)
- アナログ入力: 8 つのアナログ入力、10 ビット、500 Hz、ソフトウェアで選択可能なプルアップ/プルダウン
- デジタル入力: ユーザー定義の感度を備えた 8 つの入力 出力: 汎用 2 x 保護された 3A ローサイド出力
- 加速度センサー: 3 軸ジャイロと 3 軸加速度
- 光センサー: 自動明るさ用に内蔵
- 温度センサー: デバイスの内部温度を追跡するために組み込まれています
- リアルタイム クロック: バッテリー バックアップ付き内蔵
- ラップタイマー: ビーコンまたは GPS によってトリガーされる、メモリ付きラップタイマー、予測タイミング
- カスタマイズ: 48 ページが利用可能、ユーザー定義コンテンツ、カスタム グラフィックが許可
- 関数: 数学チャネルの論理関数
- オーバーレイ: はい、ユーザー定義
- CAN ストリーム: ユーザー定義、最大 48 個の入力メッセージ、一般的な ECU 用の事前定義されたストリーム
- ロギング メモリ: USB フラッシュ
- メモリレート: チャネルあたり最大 500Hz
- リアルタイムクロック: はい
アプリケーション
- ユニバーサル
サポートされている ECU
- AEM
- オートロニック SM-4
- DTA Fast S シリーズ
- ECUMaster EMU クラシック
- ECUMaster エミュ ブラック
- ECUマスター PMU
- エムトロン
- EVO X
- ホンダ Kpro
- ライフ レーシング
- ECU をリンク
- MaxxECU
- Megasquirt 2 と3
- MoTeC M400、M600、M800
- MoTeC M1
- ペクテル SQ-6
- サイベックス
- VI-PEC
- OBD2 over CAN ECU
- CAN BUS 経由でデータを送信できる任意の ECU
箱の中身は何ですか?
- 1 - ADU5 アドバンスト ディスプレイ ユニット
- 配線/コネクタ/ハードウェア
- 手順と手順マニュアル
参考文献
保証
- ECUMaster 標準保証
