Radium Direct Mount Regulator（DMR）は、高流量フューエルシステムに対応する、高性能・調整式EFIフューエルプレッシャーレギュレーターです。
コンパクトな設計により、限られたスペースにも取り付けが可能でありながら、高流量燃料システムにも対応する優れた性能を発揮します。
取付について
付属のユニオンフィッティングにより、8AN ORBポートへそのまま取り付けが可能です。主にRadium製フューエルレールで採用されている8AN ORBポートに対応しています。
また、6AN ORBおよび10AN ORBポートへ取り付けるための変換アダプターも別途ご用意しております。
対応燃料
RAシリーズ フューエルプレッシャーレギュレーターは、以下の燃料に対応しています。
- 無鉛ガソリン
- 有鉛ガソリン
- 含酸素燃料
- プレミックス燃料
さらに、以下のアルコール系燃料にも対応しています。
- メタノール
- エタノール
- E85
- その他アルコール混合燃料
お取り付け方法
レギュレーターのメインインレットポートは6AN ORBメスネジ仕様です。
付属の360°回転式ダブルエンドアダプターを使用することで、8AN ORBポートを備えたフューエルレールへ取り付けが可能です。Radium Engineering製フューエルレールに簡単に取り付けられるようデザインされています。
その他のスイベルアダプターも別売りでご用意しております。
フューエルレールへ直接取り付けない場合は、本体インレットポートへ別売りアダプターを装着することで、さまざまな配管レイアウトに対応できます。
リターンポートは6AN ORB仕様です。付属の90° 6ANオススイベルフィッティングは360°回転するため、自由度の高いホースレイアウトが可能です。
また、本製品には1/8"NPTサイドポートが2か所備えられており、以下のオプションを取り付けることができます。
- 燃圧計
- プレッシャーセンサー
- 温度センサー
- その他1/8"NPTアクセサリー
**1/8"NPTプラグ（2個）**も付属します。
燃圧調整
RAシリーズは、工具不要で燃圧調整が可能です。
従来必要だったロックナットやセットスクリューは不要となり、ノブを回すだけで燃圧を簡単に調整できます。
また、ネジ部から発生しやすいエア漏れ（バキューム・ブーストリーク）も発生しにくい設計となっています。
1:1 バキュームリファレンス
RAシリーズは、業界初となる360°回転式バキュームポートを採用。
ダブルOリングシール構造により高い気密性を確保しながら、工具不要で任意の方向へ向きを変更できます。
用途に合わせて以下4種類のバキュームフィッティングが付属します。
-
5mmホースバーブ
- 4〜6mm程度のバキュームホースに対応
-
3ANオスフィッティング
- 3ANホースエンド対応
-
プッシュコネクトフィッティング
- 外径1/4インチの樹脂チューブ対応
-
バキュームプラグ
- リターンレス燃料システムなど、一定燃圧で使用する場合に使用
取付時は中強度のネジロック剤の使用を推奨します。
優れた燃圧安定性
長年にわたるサーキットテストおよびベンチテストをもとに設計を最適化。
新設計のステンレス製リターンオリフィスにより、燃料の流れを整流化（ラミナーフロー）し、高流量時でも安定した燃圧制御を実現します。
- 最低設定燃圧：18.5psi（約1.3bar）
- 最高燃圧：燃料ポンプ性能に依存
※最大燃圧は燃料ポンプのリリーフバルブやポンプコントローラーの制御によって決まります。
エンジン停止後の燃圧低下について
エンジン停止後や燃料ポンプ停止後に燃圧が素早く低下する場合がありますが、これは社外のフューエルプレッシャーレギュレーターでは正常な動作です。
これは高流量に対応するため、ダイヤフラムシートおよびリターンオリフィスの構造上、完全密閉にならない場合があるためです。
故障や不具合ではありませんので、ご安心ください。
燃料ポンプが再作動すると、燃圧は速やかに正常値へ復帰します。
なお、
- 始動時のクランキングが長い
- 燃圧がなかなか立ち上がらない
といった症状がある場合は、レギュレーターではなく、
- ポンプモジュール内部リーク
- チェックバルブ不良
- ベンチュリポンプ不良
など、燃料供給系統に原因がある可能性があります。
特徴
- 高流量EFI燃料システム対応
- 工具不要の燃圧調整機構
- 360°回転式バキュームポート
- 360°回転式インレットアダプター
- コンパクト設計で狭いエンジンルームにも対応
- 8AN ORBフューエルレールへ直接装着可能
- リモートマウント（別売キット）にも対応
- 1/8"NPTアクセサリーポートを2か所装備

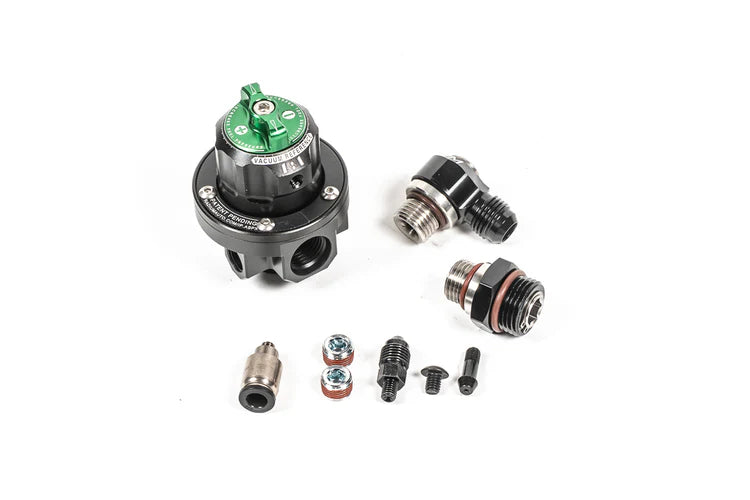

付属品
- DMRレギュレーター本体
- 5mmホースバーブ バキュームフィッティング
- バキュームプラグ（リターンレス用）
- 1/4インチ プッシュコネクト バキュームフィッティング
- 3ANオス バキュームフィッティング
- 6ANオス 360°スイベル リターンフィッティング
- 8AN ORBフューエルレール用 360°スイベル インレットアダプター
- PTFE 1/8"NPTプラグ ×2
